Buon giorno a tutti! Sono il felice possessore di un CI Elliot 40 maxi.
Ho voluto montare la retrocamera. La volevo con un guscio di protezione e la regolazione sia in orizzontale che in verticale. In questo modo potevo usarla sia in manovra di parcheggio tenendo la regolazione verticale verso il basso, sia in marcia con la regolazione tutta verso l'alto.
A mio avviso è molto utile per tenere sotto controllo quello che succede in coda, soprattutto in autostrada, durante i sorpassi e per vedere sulla distanza i veicoli dietro il VR.
Adesso dopo aver spiegato il motivo di questa mia realizzazzione vediamo come ho fatto.

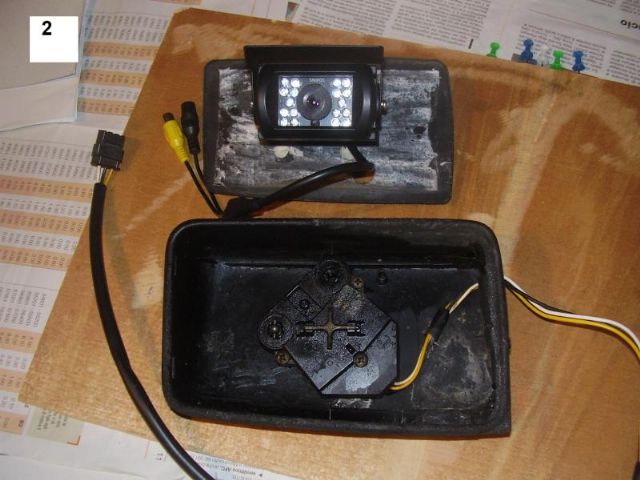

Sono partito da un vecchio specchietto con regolazione elettrica e ho applicato la cam sul piattorello dove vi era lo specchio foto 2

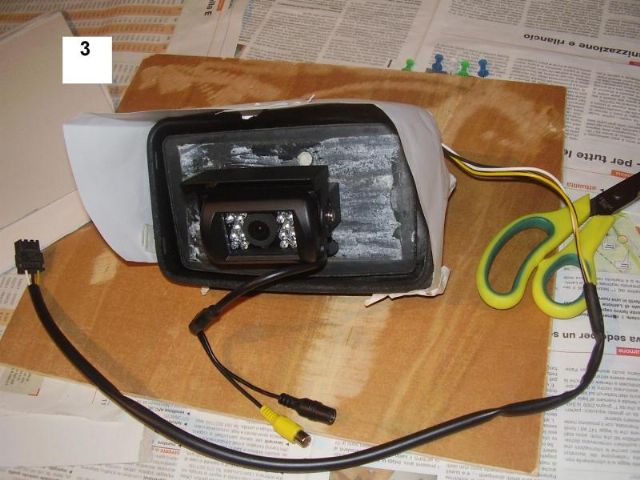

Ho fatto una sagoma in carta per avere un'idea delle proporzioni e delle misure da fare foto 3

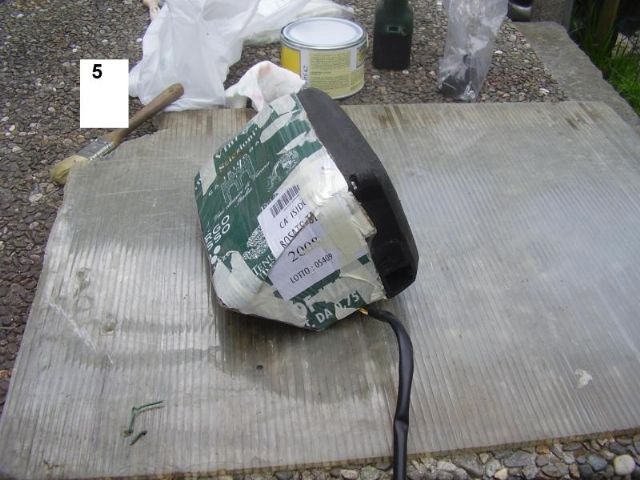

Una volta trovata la sagoma adatta ho fatto una dima con del cartone spesso, lo ho fissato con del nastro e rivestito con della pellicola trasparente in modo che la vetroresina nn si attacchi alla dima foto 5

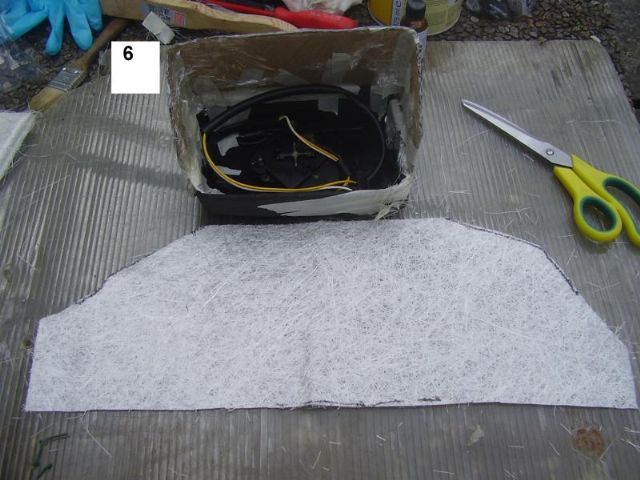

Ho ritagliato una "pezza" della misura più adatta foto 6
Ho applicato la prima pezza dando a pennello la resina a 2 componenti.Una volta asciutta ho ripetuto l'operazione applicando altre 2 pezze di vetroresina.

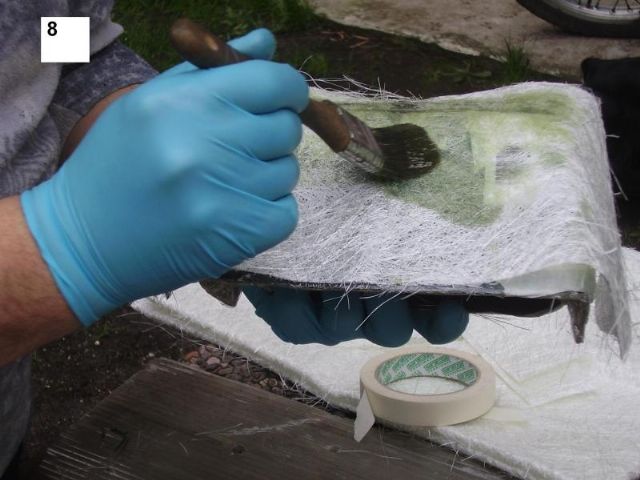

Volendo irrobustire il guscio si poteva mettere tra la 2 e 3 pezza un pezzo di rete di ferro a maglia fine, tipo quella da pollaio, usando una pezza di vetroresina "tessuta" cioè con trama e ordito. Quella che ho usato io era con fibre nn tessute.Non prevedo che debba prendere colpi!! (Sperem!) foto 8

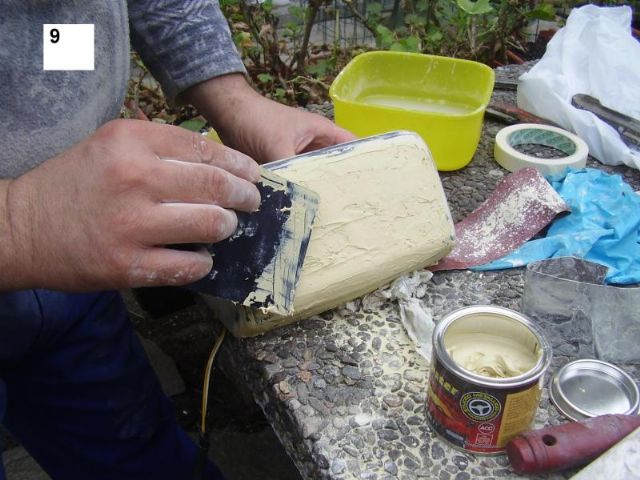

Una volta asciutta la vetroresina ho tolto la dima in cartone e ho dato una mano di stucco metallico. Lo stucco è servito per riempire e livellare le imperfezioni
essendo anche molto più facile da carteggiare della vetroresina. foto 9

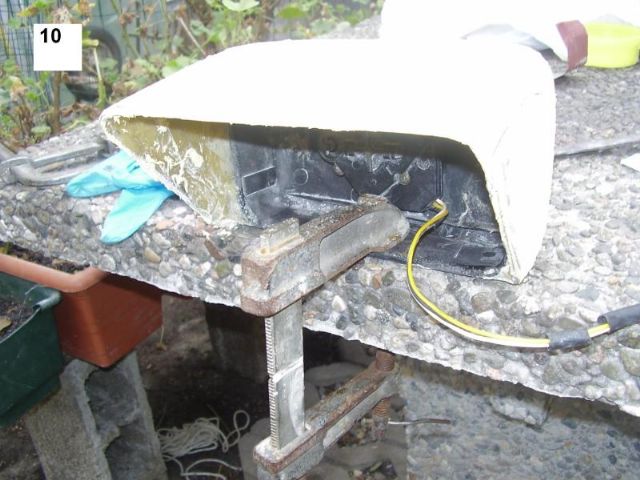

Dopo averlo carteggiato e lisciato come voluto anzi dovuto, altrimenti quando si vernicia si vedranno TUTTE le imperfezioni, ho dato la prima mano di vernice.
Poi sono seguite le altre sino al raggiungimento del "lucido". foto 10
La parte che mi ha impegnato di più è stato il cablaggio e i collegamenti elettrici.

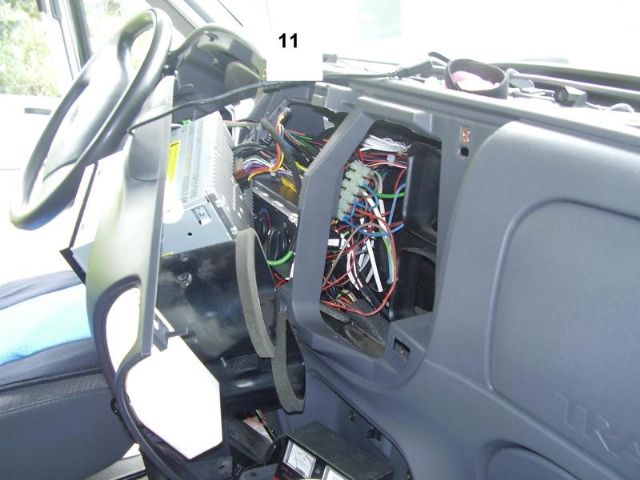

Ho smontato tutto il cruscotto e per far arrivare in coda i cavi, senza che si veda nulla, ho smontato i passacavi posti all'interno dei mobili.Sono arrivato al'armadio e passato dall'uscita usata per il pannello solare e antenna tv. I cavi erano l'alimentazione cam, segnale cam, movimento cam,antenna CB e i 3 cavi per collegare il TV alla radio che fà da lettore DVD, MP3, chiave USB ecc. Da lì con un tubo corrugato bianco sono arrivato alla scatola di derivazione stagna fissata in coda al portapacchi con vite inox. Con un altro pezzetto di corrugato sono entrato nel guscio cam e collegato i fili. foto 11

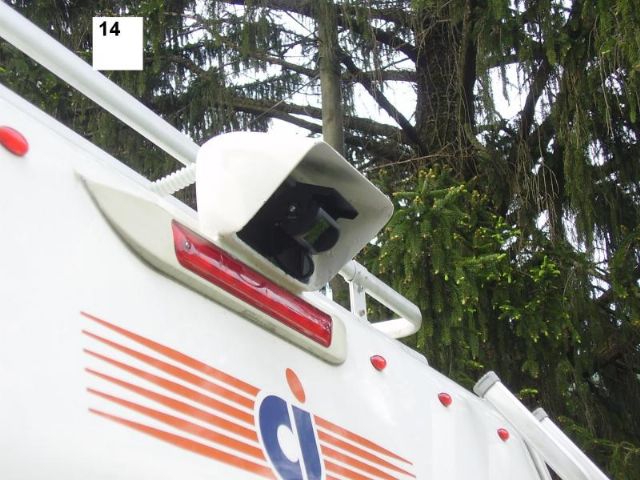

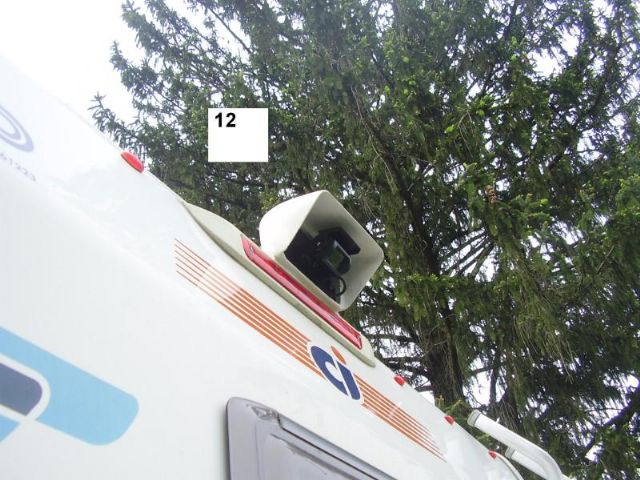

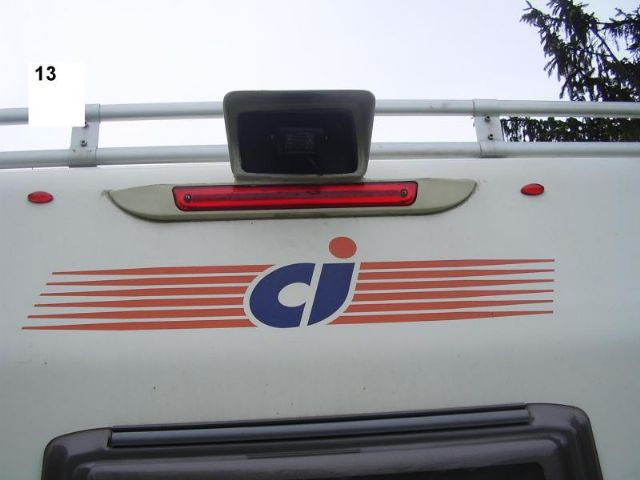

Questo è il risultato finale. foto 12- 13- 14
Ho fissato il guscio al 3 stop con 3 viti e con una colla specifica per plastica e vetroresina sia sotto che dietro .Giusto per non sbagliare ho fatto passare una catenella nel corrugato fissandola sia alla cam e sia fissata alla scatola di derivazione/eportapacchi. Nel caso che si possa staccare (NON penso!!) o che qualche mano-longa provi a tirare...

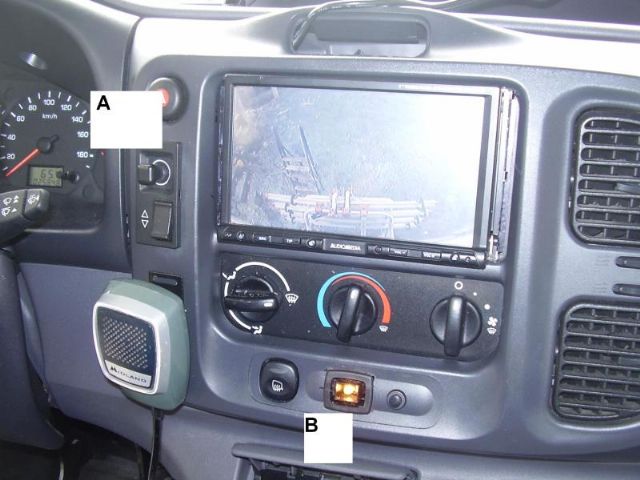

Sul cruscotto ho inserito il meccanismo (A) per la regolazione dell'ex specchietto, ora cam, e un interruttore (B) con luce per inserire anche in marcia la cam indipendentemente dall'iserimento della retromarcia.
Sperando di essere stato chiaro nell'illustrarvi la "cosa" ma soprattutto di essere stato utile per gli amici dil COL resto a disposizione per eventuali domande.
Enzo
