Tendalino esploso aprendosi: adesso come torno?

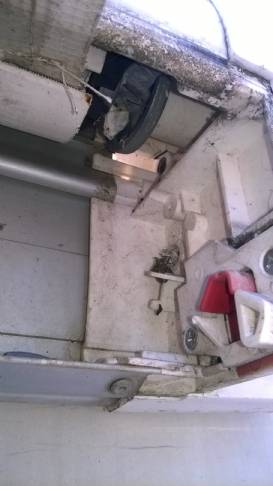

Buon giorno a tutti. Week end in campeggio, sistemo tutto e apro il tendalino. O così pensavo... Provo a girare la manovella e primo giro niente, al secondo giro il tendalino Fiamma f40 plus esce completamente da solo in meno di un secondo... lanciando pezzi di plastica nera dal meccanismo di srotolamento. Ora girando la manovella si vede il meccanismo girare ma il cilindro dove si arrotola la tenda rimane fermo, era probabilmente unito da quei pezzi di plastica che sono caduti. Ora prima della riparazione urge chiuderlo per poter viaggiare verso casa. Dato che il cassonetto è leggermente staccato dalla parete pensavo di infilarci un filo dietro per tenere legato il cassonetto spinto a forza contro. La tenda pensavo di arrotolata sopra a doppio a legarla e fissarla con abbondante nastro adesivo. .... Se qualcuno ha avuto stessa disavventura e SA darmi lumi sarei grato.



Grazie Giulio, non so però proprio come riavvolgere il telo perché per chiudere il cassonetto senza "tirare" il telo devo per forza spingere il frontale ( quello che alloggia le gambe per capirci) per contrastare la forza delle molle che lo spingono fuori. Se riesco mi faccio dare una mano da qualcuno e provo a girare il cilindro di riavvolgimento del telo a mano ma penso che dovremmo essere almeno in 2/3 persone e per ora posso contare solo su me. Cercherò di sigillare le fessure fronte marcia perché come dici giustamente se di infila l'aria la forza è grossa. Grazie


Grazie a tutti proverò a smontare i bracci e riavvolgere la tenda. Spero di azzeccare tutto. Dal lato mobile ho visto che c'è un dado e si stacca Il braccio ma dal lato fisso vi sono due bulloni con molla e due brugole che forse sono quelle che tengono fissati i bracci al cassonetto? Spero poi di riuscire a arrotolare la tenda senza doverla tagliare....😒 Grazie a tutti


Grazie a tutti proverò a smontare i bracci e riavvolgere la tenda. Spero di azzeccare tutto. Dal lato mobile ho visto che c'è un dado e si stacca Il braccio ma dal lato fisso vi sono due bulloni con molla e due brugole che forse sono quelle che tengono fissati i bracci al cassonetto? Spero poi di riuscire a arrotolare la tenda senza doverla tagliare....😒 Grazie a tutti


Risolto! Almeno per poter partire. Grazie a tutti quelli che mi hanno consigliato. Descrivo il lavoro sperando che non possa essere utile a nessuno ma nel caso sfortunato possa eseguire la chiusura manuale senza arganello del tendalino fiamma F45 per il viaggio.
Prima cosa occorre smontare i bracci all'estremità mobile. Chiave a tubo di 13 si svita il dado alle estremità sfilando verso l'esterno la calotta. Poi si estrae la gamba. Li stesso va fatto dalla parte opposta.
poi con una scala di va all'estremità opposta dei bracci , qui ci sono due brugole credo del 4 che liberano la piastra di bloccaggio posteriore che si sfila verso le estremità del cassonetto. A questo punto chi tiene il braccio alzando riuscirà a toglierlo dalla sede ed il braccio è libero. Stessa operazione per l'altro braccio.

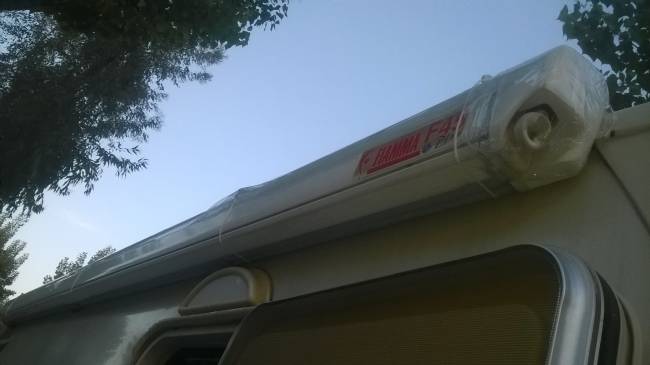

​ ora rimane la tenda e il frontalino in mano, da chiudere. Cosa impossibile da questa posizione. Occorre portare il tutto sul tetto del camper e arrotolare a mano fino a chiudere il frontale. Ho provveduto a legare stretto stretto in vari punti passando il filo dietro al cassonetto aiutandomi con un pezzetto di filo di ferro sottile per passare nel poco spazio che c'è tra la parete del camper e il cassonetto. Come consigliato ho sigillato le fessure con nastro adesivo per evitare che la forza del vento aerodinamico possa forzare l'apertura. I bracci di possono ripiegare ma attenzione finché non sono bloccati sono notevolmente pericolosi dato che hanno notevole forza e scatto all'apertura.

Grazie scubidu, Non mi ricordo , ma mi ricordo che  16 anni di esercizio hanno lasciato....... l'impronta
Grazie
Ciao


In risposta al messaggio di Magnum30g del 01/05/2017 alle 11:22:00

Ciao,ho visto adesso,eventualmente,con lo scopo di poter recuperare il tendalino per una successiva riparazione,con l'aiuto di qualcuno all'esterno,è anche possibile smontarlo completamente.all'interno in corrispondenza

ci sono 4 rettangoli in plastica  di circa 8 cm X 5,che nascondono le staffe che fissano il tendalino,una volta svitati i dadi autobloccanti da 10,al massimo troverai un po' di silicone tagliabile con un taglierino  Jack 1971

...

---

Grazie Jack, ho preferito smontare solo i bracci perchè tutto il tendalino non ci sta in cellula o non so come farcelo entrare.

Grazie, ciao


Ultima puntata RIPARAZIONE FINALE da lasciare in archivio sperando che non serva a nessuno per il medesimo problema, ma purtroppo tutto considerato qualcun altro che ne  ha bisogno prima o poi ci sarà.
Prima  cosa ordinare il pezzo di ricambio, sito internet Fiamma

https://www.fiamma.it/ricambi-f...

identificato il pezzo e richiesto al negozio col codice fiamma.
Seconda cosa occorre smontare il vecchio. Purtroppo bisogna smontare tutto il rullo completo di tendalino quindi cercate braccia in aiuto.

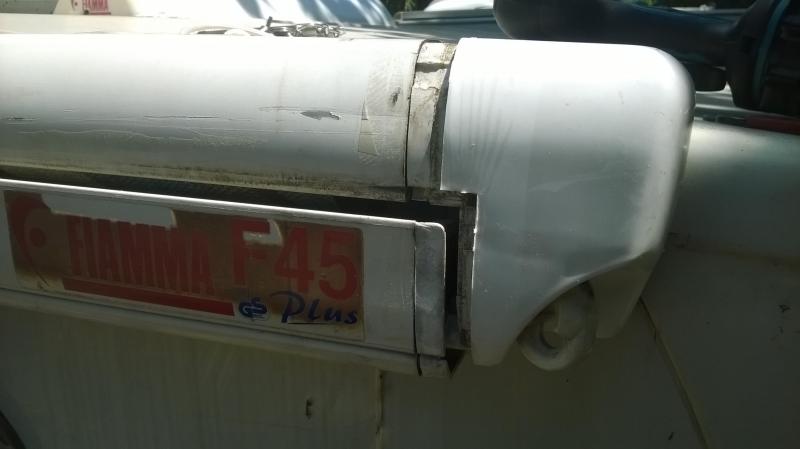

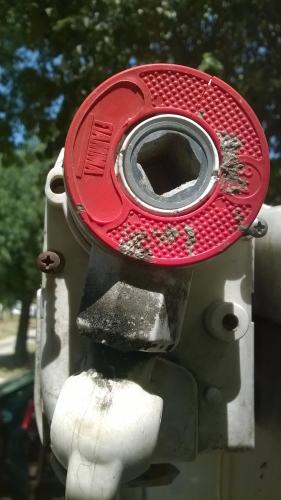

Si apre la cuffia con un cacciavite piatto e si sfila.


Poi si deve smontare l' arganello,  è il meccanismo nel quale si infila la lunga manovella per le operazioni di apertura - chiusura. Per fare questo bisogna svitare due viti a croce che si trovano sul lato e eliminare un rivetto nella parte inferiore.






Chiedo scusa per i post inviati in sequenza.

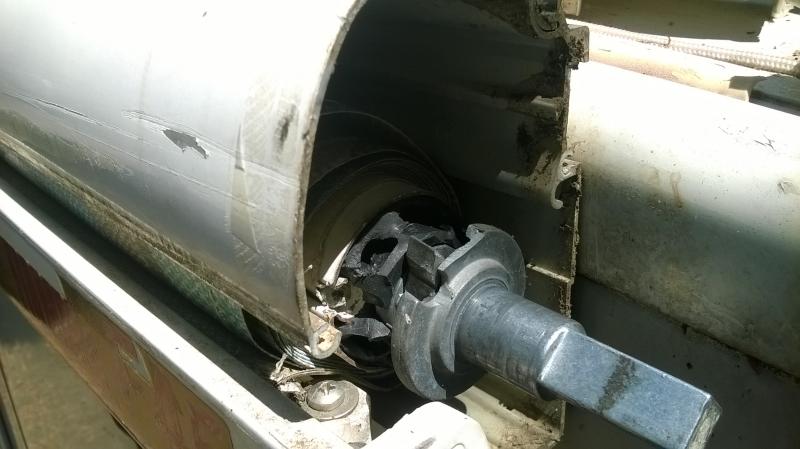

A questo punto quando si sfila lateralmente il congegno l'albero a rullo della tenda è libero quindi se si sfila dall'alloggiamento opposto (sinistro) cade giù. Quindi tenete il rullo e fatevi aiutare a poggiarlo a terra.

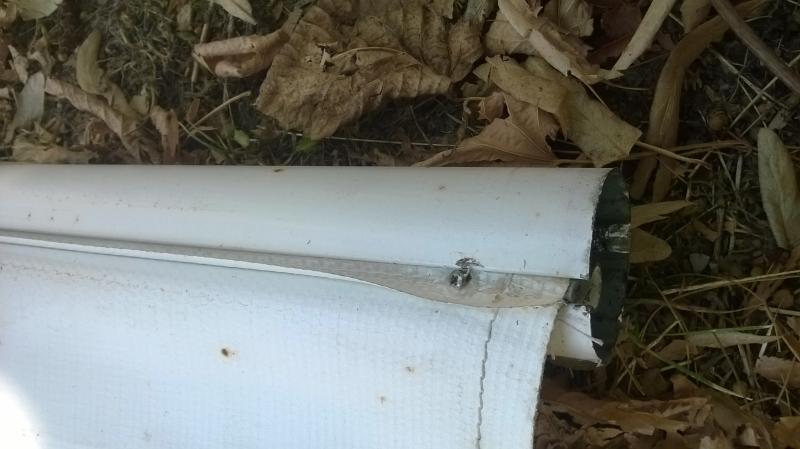

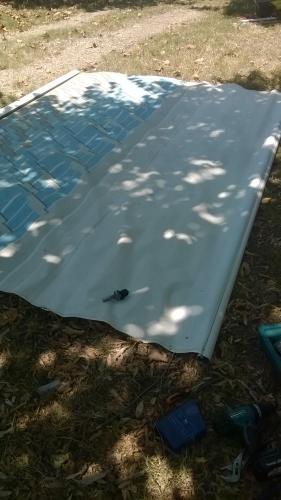

Non è ancora possibile rimuovere il vecchio congegno per via di una piccola vite a croce accessibile solo una volta srotolata tutta la tenda tramite un forellino presente nella tenda .

Io mi sono aiutato con la punta di un trapano per rompere il meccanismo e poterlo sfilare perchè non sapevo della vite, forse avendolo saputo prima sarei riuscito a sfilare il meccanismo senza trapano.
una volta rimosso il vecchio si può inserire il nuovo, ci sono due scanalature  che fanno capire come inserire il nuovo nel rullo, ma è anche presente un forellino che è quello dove va la famosa vitina attraverso il foro nella tenda, va fatto quindi coincidere il foro nel meccanismo con quello sul rullo di avvolgimento.

Ora si procede a ritroso con le operazioni precedenti, si infila il rullo nel supporto sinistro che è ancora al suo posto, si mette in posizione il rullo e si infila l'arganello nel nuovo meccanismo, tornando a fissarlo con le due viti e il rivetto che è importante.

A questo punto, dato che i bracci erano stati smontati, sono da rimettere al loro posto.
Fate attenzione nel piegarli perchè se vi scappano di mano nel caso fortunato che non facciate danni a nessun essere umano, ve lo ricorderete vita natural durante.
Una volta piegati e fissati stabilmente in posizione piegata, dovete riconoscere destro e sinistro, il destro ha l'etichetta con il numero di serie e modello. La faccia superiore dei bracci è piatta, quella inferiore ha una smussatura.
Nella posizione piegata o  dovete inserirli nell'incastro del cassonetto nella parte superiore, l'incastro inferiore è riservato al piastrino che va dietro e che si fissa con due brugole.

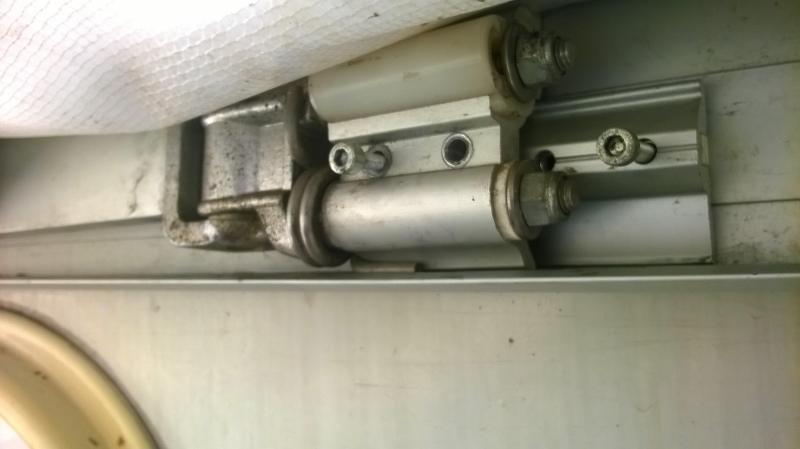

nella foto si vede il piastrino ancora da infilare dietro la piastra di fissaggio.
prima di stringere le brugole procuratevi uno spessore idoneo da tenere il braccio in orizzontale da mettere tra la parte inferiore del cassonetto ed il braccio.
Prima di stringere le brugole dovete tornare a mettere la piastra nella posizione originale facendola scorrere a destra o sinistra.
Dalle istruzioni di Fiamma comunque ho letto che la piastra dovrebbe stare in corrispondenza del fissaggio del cassonetto a parete.
Sempre dalle istruzioni si legge che la distanza tra i bracci deve essere uguale, io ho usato il gancio del Rafter come riferimento in quanto è posizionato esattamente al centro del cassonetto.
Ora potete stringere bene le brugole.
Una volta rimontati i bracci lato cassonetto , vanno rimontati dalla parte mobile.

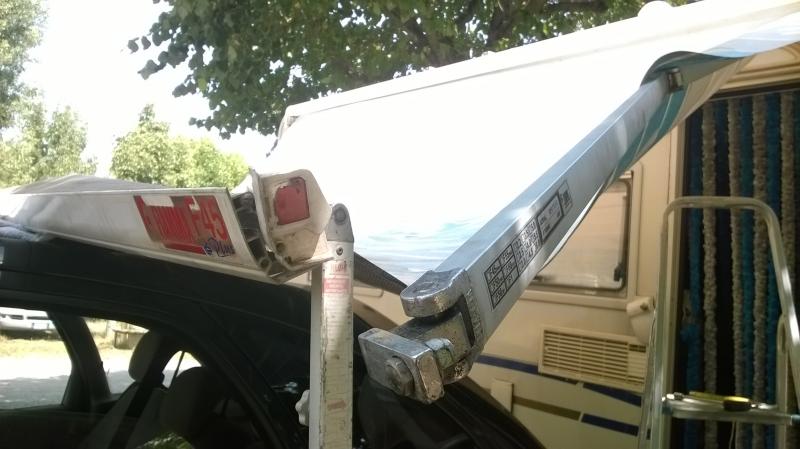

Questa in confronto è una passeggiata: io non avevo nessuno ad aiutarmi e ho usato la mia macchina come sostegno per il tendalino, voi se volete più bene di me alla vostra macchina  chiamate braccia in aiuto.
Dovete sfilare la gamba che viene via con il coperchio di plastica svitando un dado di 13 mm con una chiave a bussola a tubo.
sfilata la gamba dal coperchio del cassonetto, si infila l'estremità del braccio che nel frattempo avrete aperto, per carità con tanta attenzione e non sulla scala!
La posizione dovrebbe essere rimasta marcata sulla vernice.
Rimontate la gamba infilandola bene con tutto il tappo di plastica e stringendo il dado. fate lo stesso per il lato opposto.
Saluti a tutti
Abe.
