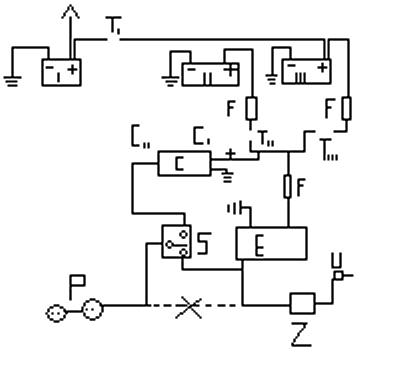

Ecco lo schema tecnico dell'installazione da me seguita per la seconda batteria dei servizi e per l'inverter.
Segue la Legenda.

Legenda:

I = batteria motore
II = 1° batteria servizi
III = 2 ° batteria servizi
F = fusibili da 30 a (a lamella)
T = ( I ; II ; III ) stacca/attacca manuali
C = inverter
C I = ingresso 12 v
C II = uscita 220
E = caricabatteria
S = deviatore (doppio interruttore)
P = prese 220
Z = salvavita
U = ingresso 220

Note: attenzione alla sezione dei cavi.
Io ho usato quelli per le saldatrici per il collegamento tra le batterie e tra le batterie e l'inverter.
