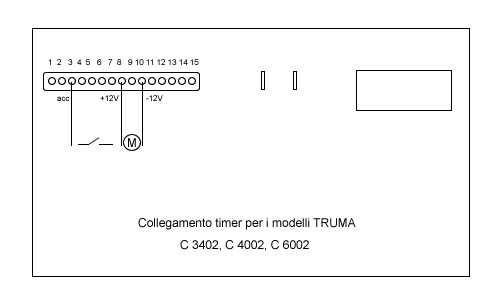

SCHEMA PER IL COLLEGAMENTO DEL CRONOGRAFO ALLA 'TRUMA'
Come cronotermostato ho usato un normalissimo crono a ponticelli e
potenziometri di regolazione temperatura notturna e diurna.
Per quanto riguarda il tipo di stufa, questo schema non è valido per i modelli C 3400 e C
6000 variante 1 fino all’anno di fabbricazione 06/97 ed in genere per quelle
vecchie. Provate ad aprire la scatola delle connessioni elettriche e se
corrisponde al disegno, con un tester provate la tensione e la polarità ai
piedini 8 e 10 della contattiera di sinistra, se si hanno +12v sull’8 e -12v
sul 10 deve corrispondere anche il 3.
Quindi con un ponticello si cortocircuita l’8 ed il 3 e si controlla se si
accende la spia di accensione della stufa.
Se però non dovesse corrispondere la disposizione delle contattiere ed il
tipo, lasciate stare, meglio non pasticciare.
Carlo Coppone
|
