SCHEMA PER UNO STABILIZZATORE DI TENSIONE 12 V
Schema elettrico e basetta per uno stabilizzatore di tensione dai 12 V / 15 V
del camper a 12 V per quelle apparecchiature che non sopportano sbalzi di
tensione.

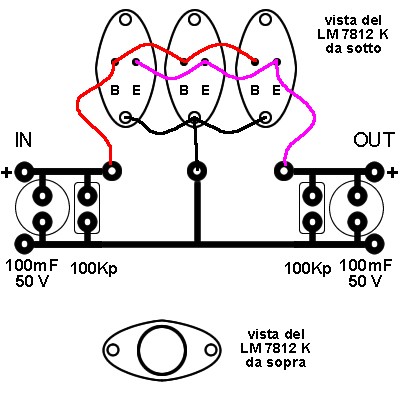

Come si può vedere dal disegno, lo schema è fondamentalmente uguale
all’altro, in questo si usano da tre a quattro o più “LM 7812 K” in
parallelo.
La serie “K” ha un involucro completamente metallico e regge 2 Ampere, pur
scaldando un pochino.
Quindi nel caso se ne accoppino quattro si avrà un massimo di 8 Ampere ed
assorbendone al carico solo 4 o 5 (Ampere), si otterrà una minore
dissipazione termica.
Carlo Coppone
|
